В статье рассмотрены физические и строительные предпосылки возникновения промерзания и конденсации в зоне нижнего узла монтажа дверных и оконных конструкций «в пол». Показано, что использование тёплого термоизоляционного профиля типа VSThermo является эффективным решением, которое предотвращает теплопотери, образование конденсата и появление плесени в зоне пола, а также соответствует современным требованиям энергоэффективности зданий.



1. Введение

Современные архитектурные тенденции часто предусматривают установку дверей и окон «в пол» — с минимальной высотой порога и максимальной площадью остекления. Такие решения повышают эстетику интерьера и уровень естественного освещения, но одновременно создают серьёзные вызовы для теплозащиты здания.

Наиболее уязвимой зоной становится нижний монтажный узел, где пересекаются элементы наружной стены, пола и рамы конструкции. Здесь часто возникает мостик холода, который приводит к:

  • снижению температуры внутренней поверхности пола;
  • промерзанию и образованию льда со стороны улицы;
  • выпадению конденсата на внутренней поверхности пола под рамой;
  • развитию плесени и грибка.

2. Физические предпосылки проблемы

2.1. Мостик холода в нижнем узле

При отсутствии дополнительной теплоизоляции зона под рамой имеет значительно меньший сопротивляемость теплопередаче по сравнению с остальными ограждающими конструкциями.

Теплопроводность материалов:

  • бетонной плиты — λ ≈ 1,7 Вт/(м•К);
  • алюминиевого или стального усилителя в профиле — λ ≈ 50–200 Вт/(м•К);
  • ПВХ — λ ≈ 0,17 Вт/(м•К);
  • VSThermo (термоизоляционный профиль) — λ ≈ 0,040 Вт/(м•К).

Разница в теплопроводности в десятки раз обуславливает значительные теплопотери в месте контакта конструкции с плитой перекрытия.

2.2. Точка росы и конденсация

В холодный период года внутренняя температура воздуха (t вн ≈ 20 °С) и наружная температура (t нар до -20 °С) создают значительный тепловой градиент в узле. Если температура поверхности под рамой опускается ниже точки росы (например, +9 °С при влажности 50%), происходит конденсация влаги, что приводит к повреждению отделки и развитию микроорганизмов.

3. Технологическое решение: профиль VSThermo

3.1. Конструкция

Тёплый профиль VSThermo изготовлен из материала с низкой теплопроводностью (λ ≈ 0,040 Вт/(м•К)) и устанавливается в нижней части монтажного узла между несущим основанием и рамой конструкции. Его геометрия позволяет:

  • равномерно распределять нагрузку от конструкции;
  • обеспечить точное позиционирование;
  • интегрировать дополнительные элементы уплотнения и гидроизоляции.

3.2. Принцип действия

VSThermo прерывает путь теплопередачи между холодным бетонным перекрытием и рамой, благодаря чему:

  • уменьшается тепловой поток через узел;
  • температура внутренней поверхности узла повышается на 3–6 °С;
  • риск конденсации снижается до нуля даже при -20 °С на улице.

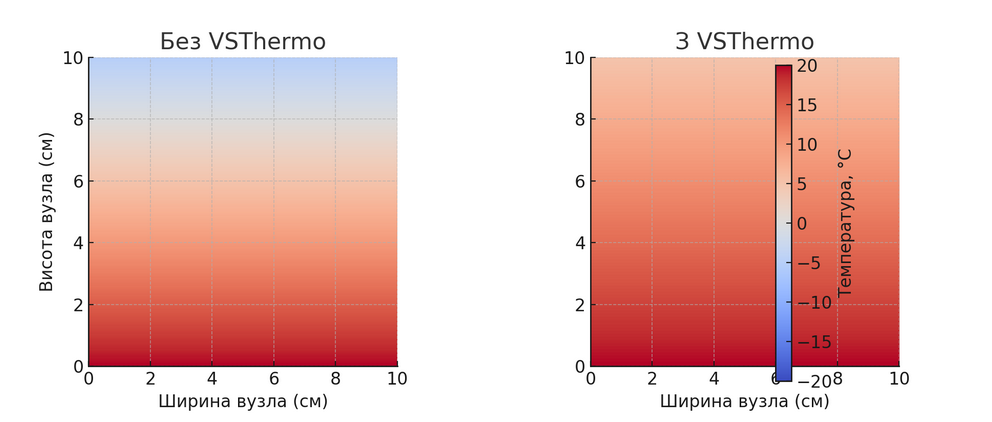

Схема с указанием точки росы (+9 °C) в узле наглядно демонстрирует, что при наличии VSThermo зона низкой температуры смещается вниз и не достигает внутренней поверхности пола.

4. Сравнительные расчёты

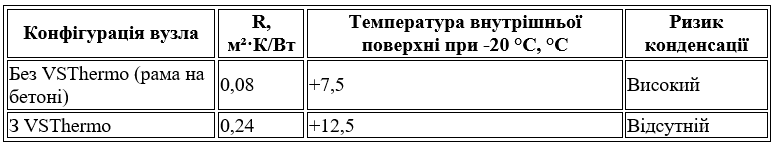

Расчёт сопротивления теплопередаче R для узла (упрощённая схема):
