Сучасні фасадні та огороджувальні конструкції повинні не лише забезпечувати надійну герметизацію та захист будівлі від вологи й повітропроникнення, а й відповідати встановленим вимогам пожежної безпеки. Особливо важливим питання реакції будівельних матеріалів на вогонь стає у висотному будівництві, під час проєктування фасадних систем та об'єктів із підвищеними вимогами до пожежної безпеки.

Для підтвердження характеристик будівельної продукції в Європі застосовується EN 13501-1 — стандарт класифікації будівельних виробів за реакцією на вогонь.

Розглянемо детальніше, що означають класи A1, A2, B та інші позначення, як читати показники s1, s2, s3 та d0, d1, d2, а також чому для мембран важливе випробування не лише окремого матеріалу, а всієї системи його застосування.

Що таке EN 13501-1?

EN 13501-1 встановлює єдину систему класифікації будівельних матеріалів за їхньою реакцією на вогонь.

Під час випробувань оцінюється, наскільки матеріал може впливати на виникнення та розвиток пожежі. Зокрема, враховуються:

  • вплив матеріалу на розвиток пожежі;
  • поширення полум'я;
  • тепловиділення;
  • утворення диму;
  • утворення палаючих крапель або частинок.

За результатами випробувань матеріалу присвоюється відповідний клас реакції на вогонь.

Класи реакції на вогонь: від A1 до F

EN 13501-1 передбачає основну класифікацію від A1 до F.

A1 означає, що матеріал є повністю негорючим, A2 — практично негорючим, а наступні класи від B до F характеризують поступове збільшення рівня горючості матеріалу. Матеріали класів від B до F можуть займатися під дією полум’я, причому чим нижчий клас (ближче до F), тим легше та швидше відбувається займання. Крім того, зі збільшенням горючості матеріалу зростає кількість енергії, що виділяється під час горіння, а отже, підвищується інтенсивність вогню та швидкість його поширення.

Проте сама літера — це лише частина класифікації. Для повнішої оцінки поведінки матеріалу використовуються додаткові показники.

Що означають s1, s2 та s3?

Літера s (smoke) характ3еризує інтенсивність утворення диму під час горіння:

  • s1 — обмежене димоутворення;
  • s2 — середнє димоутворення;
  • s3 — показник димоутворення не відповідає критеріям s1 або s2 / не встановлюються відповідні обмеження.

Цей параметр має важливе практичне значення. Під час пожежі небезпеку становить не лише саме полум'я, а й дим та продукти горіння, які можуть суттєво ускладнювати евакуацію людей.

Саме тому, наприклад, класифікація A2-s1,d0 свідчить не тільки про дуже обмежений внесок матеріалу в розвиток пожежі, але й про низьке димоутворення.

Що означають d0, d1 та d2?

Показник d (droplets) характеризує утворення палаючих крапель або частинок:

  • d0 — палаючі краплі або частинки не утворюються протягом установленого періоду випробування;
  • d1 — допускається обмежене утворення палаючих крапель або частинок відповідно до критеріїв стандарту;
  • d2 — палаючих крапель багато та вони постійно.

Таким чином, повне маркування, наприклад B-s2,d0, дає значно більше інформації, ніж просто позначення «клас B».

Воно показує одночасно основний клас реакції на вогонь, рівень димоутворення та поведінку матеріалу щодо утворення палаючих частинок.

Чому EN 13501-1 важливий для фасадних мембран?

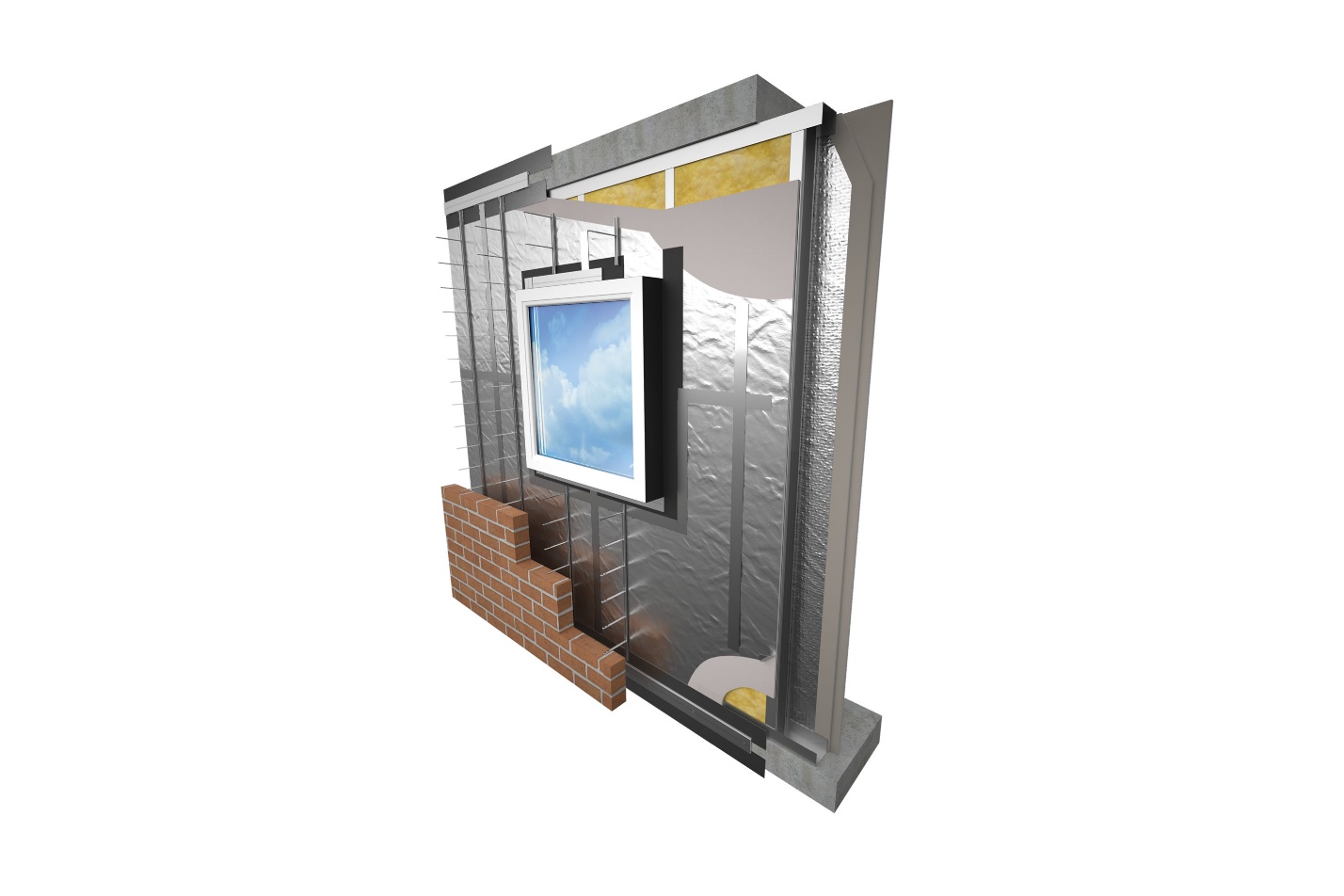

Мембрани є важливим, хоча часто й прихованим, елементом будівельної оболонки. Вони застосовуються у фасадних конструкціях, вузлах примикання вікон і дверей, системах герметизації, а також для забезпечення повітро-, паро- та водозахисту конструкцій.

Оскільки такі матеріали можуть використовуватися на значних площах або проходити через різні ділянки будівельної оболонки, їхня поведінка під дією вогню повинна враховуватися ще на етапі проєктування.

Особливо це актуально для висотних будівель, вентильованих фасадів та інших конструкцій із підвищеними вимогами до пожежної безпеки.

Клас EN 13501-1 дає проєктувальнику можливість обирати матеріали не на основі загального твердження «вогнестійкий» або «негорючий», а відповідно до підтверджених результатів стандартизованих випробувань.

Вогнестійкі мембрани illbruck

У лінійці illbruck представлені спеціалізовані мембрани з підтвердженою класифікацією відповідно до EN 13501-1. Залежно від продукту та його призначення доступні рішення класів A1, A2 та B.

Мембрани класу A

ME055 FR Breather Membrane — клас A1

Дихаюча фасадна мембрана з найвищим класом реакції на вогонь A1. Призначена для застосування у фасадних конструкціях, де встановлені особливо високі вимоги до пожежної безпеки.

ME060 A1-Membrane Pro Air and Vapour Control — клас A1

Мембрана для контролю повітря та пари, яка поєднує функції герметизації будівельної оболонки з найвищим класом реакції на вогонь.

ME050 FR Breather Membrane ALU — A2-s1,d0

Вогнестійка паропроникна мембрана, що демонструє дуже обмежений внесок у розвиток пожежі, низьке димоутворення та відсутність утворення палаючих крапель відповідно до критеріїв класифікації.

Мембрани класу B

До асортименту illbruck також входять рішення класу B, призначені для різних вузлів будівельної оболонки:

ME007 FR Window & Door Sealing Membrane HD — мембрана для герметизації віконних і дверних конструкцій.

ME006 FR AVCL — мембрана контролю повітря та пари з класом реакції на вогонь B.

ME020 FR Window & Door Sealing Membrane — вогнестійка мембрана для герметизації віконних та дверних примикань. Продукт має класифікацію B-s2,d0.

Окремо для створення системних рішень використовується SP025 Fire Membrane Adhesive — спеціальний клей для монтажу вогнестійких мембран.

Чому важливі системні випробування?

Мембрани зазвичай застосовуються не як окремий матеріал, а в системі з клейовими складами, монтажними стрічками або інтегрованими самоклеючими шарами. Саме тому важливо оцінювати характеристики не лише самої мембрани, а й системи, у складі якої вона використовується.

Під час випробувань мембрану та клей тестують у передбаченій конфігурації та на відповідній основі. Такий підхід дозволяє отримати класифікацію, яка максимально точно відображає реальну поведінку системи під час експлуатації.

Це особливо важливо з погляду пожежної безпеки: мембрана окремо може мати необхідний клас реакції на вогонь, однак застосування невідповідного клейового шару або іншого компонента здатне вплинути на характеристики всієї системи.

Вогнестійкі мембрани illbruck, зокрема ME050 з класом A2-s1,d0 та самоклеюча ME020 класу B, мають підтверджені характеристики реакції на вогонь. Це дозволяє проєктувальникам і підрядникам підбирати системні рішення відповідно до встановлених вимог пожежної безпеки та передбачених умов застосування.

Пожежна безпека починається ще на етапі проєктування

Вибір фасадної або мембрани для герметизації не повинен обмежуватися лише її водонепроникністю, паропроникністю чи здатністю забезпечувати повітронепроникний контур.

Для сучасних будівель необхідно розглядати матеріал як частину комплексної системи та враховувати його підтверджену реакцію на вогонь, умови отримання класифікації та сумісність з іншими компонентами вузла.

EN 13501-1 створює зрозумілу систему оцінювання, завдяки якій проєктувальники, підрядники та технічні спеціалісти можуть порівнювати матеріали за стандартизованими показниками та підбирати рішення відповідно до вимог конкретного об'єкта.

Лінійка вогнестійких мембран illbruck включає рішення класів A1, A2 та B, що дозволяє підбирати матеріали для різних типів фасадних, віконних і дверних вузлів та різного рівня вимог до пожежної безпеки.

При цьому важливим залишається саме системний підхід: характеристики готового вузла залежать не лише від окремої мембрани, а й від способу її монтажу, застосованих клеїв, стрічок, основи та інших компонентів системи.

Саме такий підхід дозволяє поєднати герметичність будівельної оболонки з прогнозованими та документально підтвердженими характеристиками пожежної безпеки.
