У статті розглянуто фізичні та будівельно-технічні передумови виникнення промерзання та конденсації у зоні нижнього вузла монтажу дверних і віконних конструкцій у підлогу. Показано, що використання теплого термоізоляційного профілю типу VSThermo є ефективним рішенням, яке запобігає тепловим втратам, утворенню конденсату та появі грибка у зоні підлоги, а також відповідає сучасним вимогам енергоефективності будівель.



1. Вступ

Сучасні архітектурні тенденції часто передбачають встановлення дверей і вікон «у підлогу» — із мінімальною висотою порога та максимальною площею засклення. Такі рішення підвищують естетику інтер’єру та рівень природного освітлення, але водночас створюють значні виклики для теплозахисту будівлі.
Найбільш уразливою зоною стає нижній монтажний вузол, де перетинаються елементи зовнішньої стіни, підлоги та рами конструкції. Тут часто виникає місток холоду, який призводить до:

  • зниження температури внутрішньої поверхні підлоги;
  • промерзання та утворення льоду з боку вулиці;
  • випадання конденсату на внутрішній поверхні підлоги під рамою;
  • розвитку цвілі та грибка.

2. Фізичні передумови проблеми

2.1. Місток холоду у нижньому вузлі

За відсутності додаткової теплоізоляції, зона під рамою має значно менший опір теплопередачі порівняно з рештою огороджувальних конструкцій.
Теплопровідність матеріалів:

  • бетонної плити — λ ≈ 1,7 Вт/(м·К);
  • алюмінієвого або сталевого підсилювача у профілі — λ ≈ 50–200 Вт/(м·К);
  • ПВХ — λ ≈ 0,17 Вт/(м·К);
  • VSThermo (термоізоляційний профіль) — λ ≈ 0,040 Вт/(м·К).

Відмінність у теплопровідності в десятки разів обумовлює значні тепловтрати у місці контакту конструкції з плитою перекриття.

2.2. Точка роси та конденсація

У холодний період року внутрішня температура повітря (t вн ≈ 20 °С) та зовнішня температура (t зовн до -20 °С) створюють значний градієнт тепла у вузлі. Якщо температура поверхні під рамою опускається нижче точки роси (наприклад, +9 °С при вологості 50%), відбувається конденсація вологи, що призводить до пошкодження оздоблення та розвитку мікроорганізмів.

3. Технологічне рішення: профіль VSThermo

3.1. Конструкція

Теплий профіль VSThermo виготовлений із матеріалу з низькою теплопровідністю (λ ≈ 0,040 Вт/(м·К)) і встановлюється у нижній частині монтажного вузла між несучою основою та рамою конструкції. Його геометрія дозволяє:

  • рівномірно розподілити навантаження від конструкції;
  • забезпечити точне позиціонування;
  • інтегрувати додаткові елементи ущільнення та гідроізоляції.

3.2. Принцип дії

  • VSThermo перериває шлях теплопередачі між холодним бетонним перекриттям і рамою, завдяки чому:
  • зменшується тепловий потік через вузол;
  • температура внутрішньої поверхні вузла зростає на 3–6 °С;
  • знижується ризик конденсації до нуля навіть при -20 °С на вулиці.

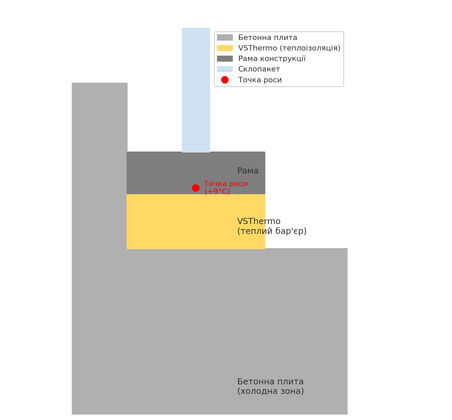

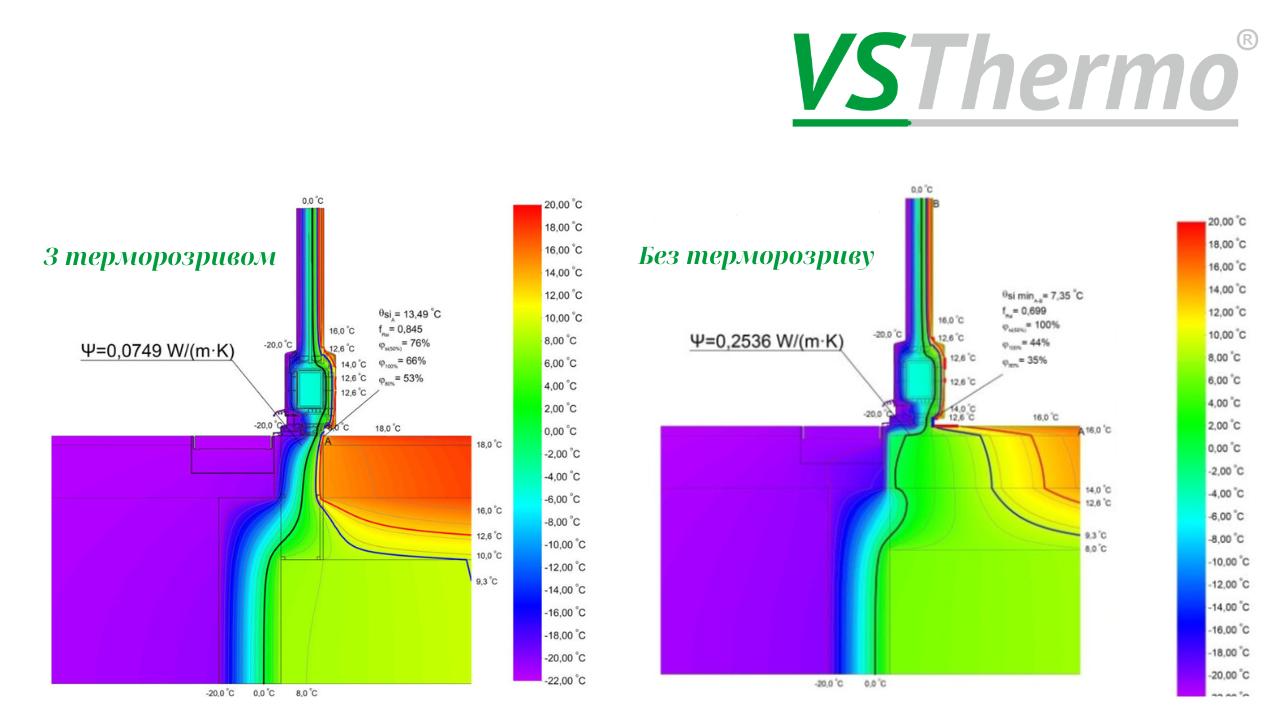

Схема з позначенням точки роси (+9 °C) у вузлі.

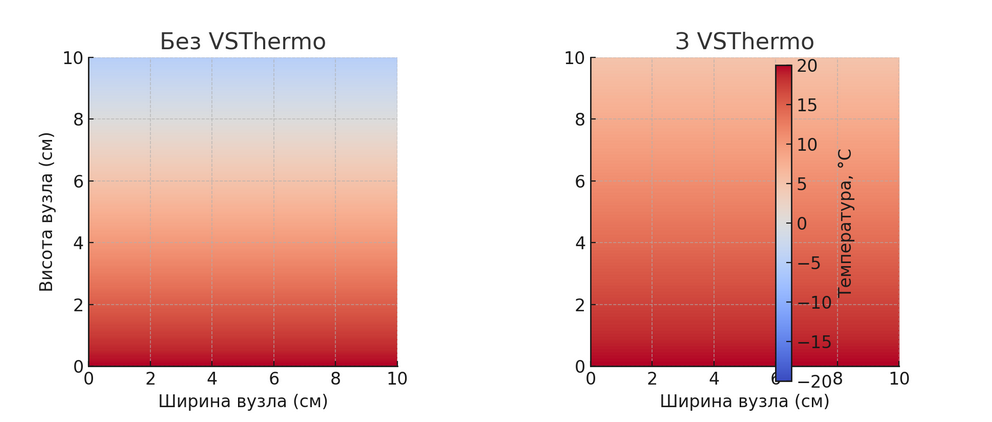

Вона добре демонструє, що при наявності VSThermo зона з низькою температурою зміщується вниз і не доходить до внутрішньої поверхні підлоги.

4. Порівняльні розрахунки

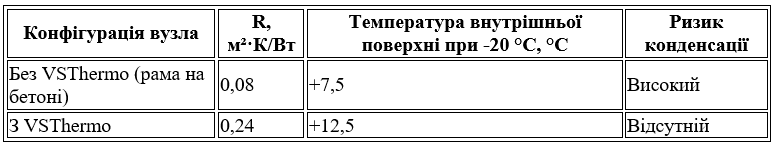

Розрахунок опору теплопередачі R для вузла (спрощена схема):
