Сучасна архітектура перестала боятися скла. Прозорість, легкість і масштабність фасадів стали новими символами сучасних будівель. Але за естетикою великих фасадів стоїть не лише сміливість архітекторів, а й жорстка система технічних стандартів, що гарантує безпечність цих форм.



Стандарти та обовʼязкова сертифікація виникли, як відповідь стрімкому росту європейського ринку світлопрозорих конструкцій, появі нових виробників та нових імпортерів. Для регуляції діяльності гравців ринку зʼявилися вимоги щодо якості продукції та її відповідності стандартам, які забезпечують єдині правила гри: захист споживача, чесну конкуренцію між виробниками, а також вільний рух продукції всередині Євросоюзу.

Для будь-якого виробника відповідність європейським стандартам EN - це інструмент конкурентного позиціонування та перепустка до довіри партнерів й покупців. Виробник, який може підтвердити ці параметри, автоматично входить до кола надійних гравців єдиного ринку ЄС.

Та головне - стандартизація йде в ногу з розвитком архітектури. Вона створює технічну мову, якою спілкуються інженери, виробники й архітектори. Сьогодні сертифікація віконних конструкцій - це не бюрократія, а інфраструктура для інновацій. Стандарти формують довіру між дизайном і технологією, дозволяючи естетиці бути чесною - такою, що спирається на інженерну точність.

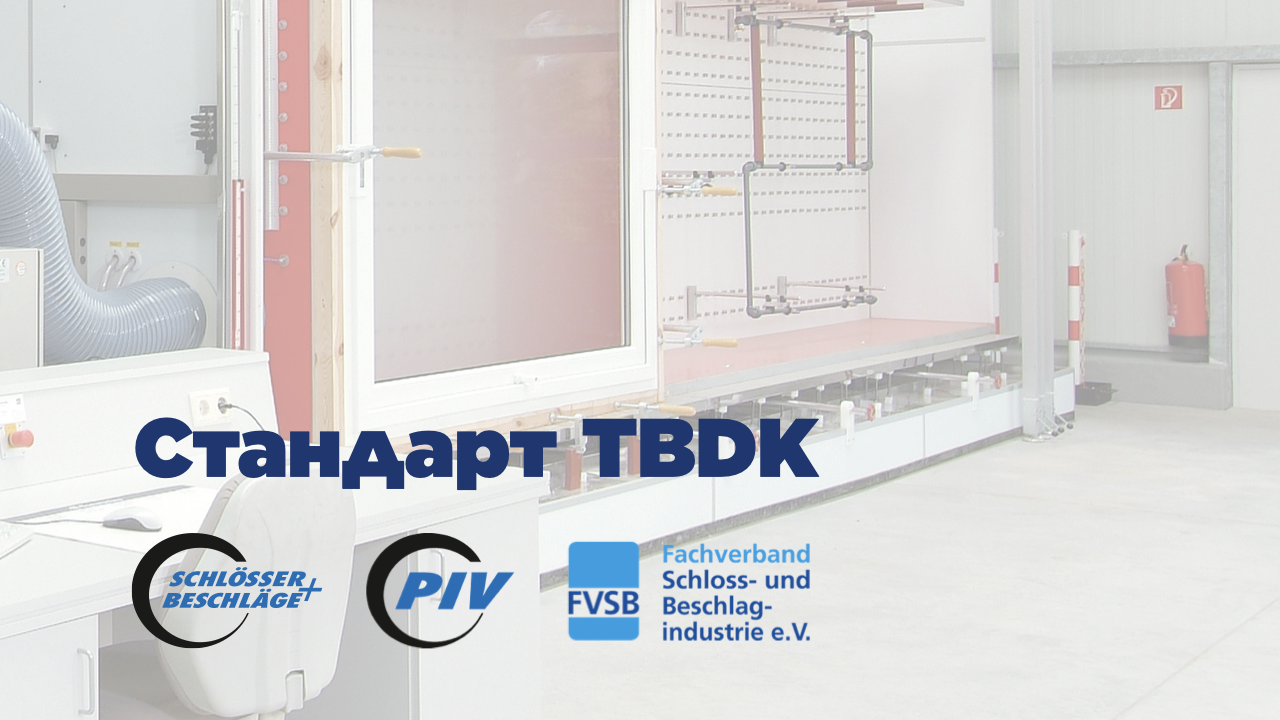

Стандарт TBDK

Окрему роль у цій системі відіграє німецький сертифікат TBDK, розроблений організацією Gütegemeinschaft Schlösser und Beschläge e.V., яка входить до системи RAL-Gütezeichen. Цей знак європейської якості став своєрідним еталоном - додатковим доказом того, що продукт не лише відповідає нормам, а й витримує найвищі стандарти надійності.

RAL-Gütezeichen (нім. знак якості RAL) — це німецький знак якості, який підтверджує, що продукція або послуга відповідає високим стандартам RAL і проходить постійний незалежний контроль якості.

TBDK - це абревіатура від „Tür-, Beschlag- und Dichtungsprüfung“ — буквально перекладається як «Перевірка дверей, фурнітури і ущільнень».

Це стандартний випробувальний метод, який перевіряє двері, фурнітуру та віконні системи на стійкість до злому, тиску чи механічного навантаження.

Що випробовують у TBDK

За документами організації, тест охоплює:

  • Перевірку дверей та їх компонентів (дверна фурнітура) - як вони реагують на механічне навантаження й використання.
  • Перевірку ущільнювачів - наскільки вони ефективно утримують герметичність (проти води, вітру тощо) під різними умовами.
  • Оцінку, чи зберігає система функціональність після тривалого використання або після екстремальних впливів.

TBDK - це комплексне випробування, яке показує, наскільки двері чи вікна здатні витримувати зусилля зловмисників або зовнішнє навантаження.

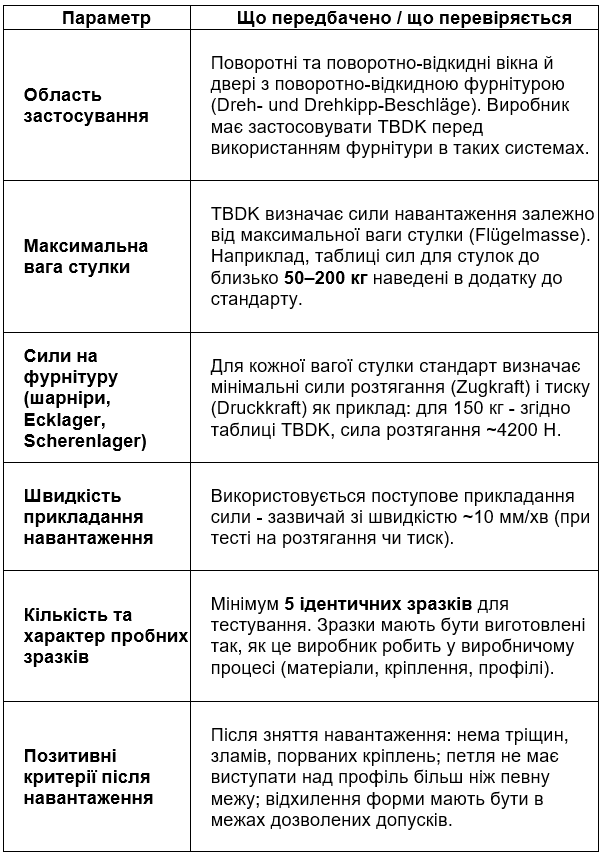

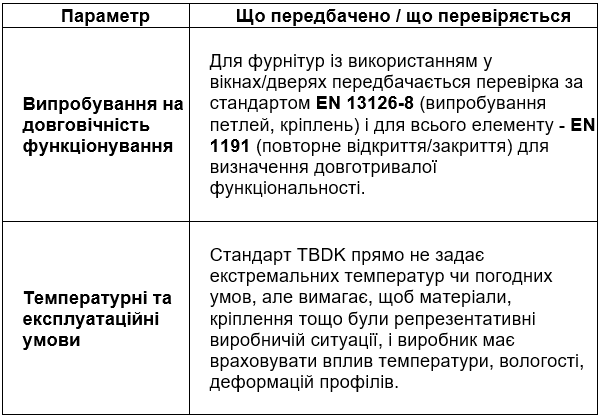

Технічні параметри і вимоги TBDK





Розмежування відповідальності за стандартом TBDK: виробник вікон vs виробник фурнітури

У рамках ринкових систем якості та сертифікацій, зокрема під егідою RAL-Gütezeichen / TBDK, чітке розмежування обов’язків між виробниками вікон і виробниками фурнітури є ключовим для забезпечення відповідності, безпеки й правової захищеності.

  1. Виробник вікон несе відповідальність за дотримання правильного кріплення усіх несучих елементів фурнітури до рами чи стулки*.  Це означає, що він має імплементувати рекомендації від виробника фурнітури щодо кількості, розташування, довжини та типу кріпильних елементів (гвинтів, болтів тощо).
  2. Виробник фурнітури відповідає за функціональність, витримку нормативних випробувань, довговічність і допустимі навантаження своїх компонентів згідно з EN / відповідними нормами (наприклад, EN 13126‐8 для випробування поворотно-відкидних механізмів) та внутрішніми вимогами RAL / TBDK. Ці характеристики мають бути задокументовані, а виробник фурнітури зобов’язаний надавати технічну документацію, інструкції кріплення, дані випробувань своїм клієнтам (виробникам вікон).
  3. Пункт передачі відповідальності Коли виробник вікон інтегрує фурнітуру у свій виріб, він бере на себе відповідальність за весь комплекс конструкції - тобто не лише за профіль, скло, ущільнення, а й за те, що фурнітура належним чином закріплена і працює в умовах віконної системи. Таким чином, виробник вікон стає відповідальним за системну взаємодію елементів з урахуванням інструкцій виробника фурнітури.

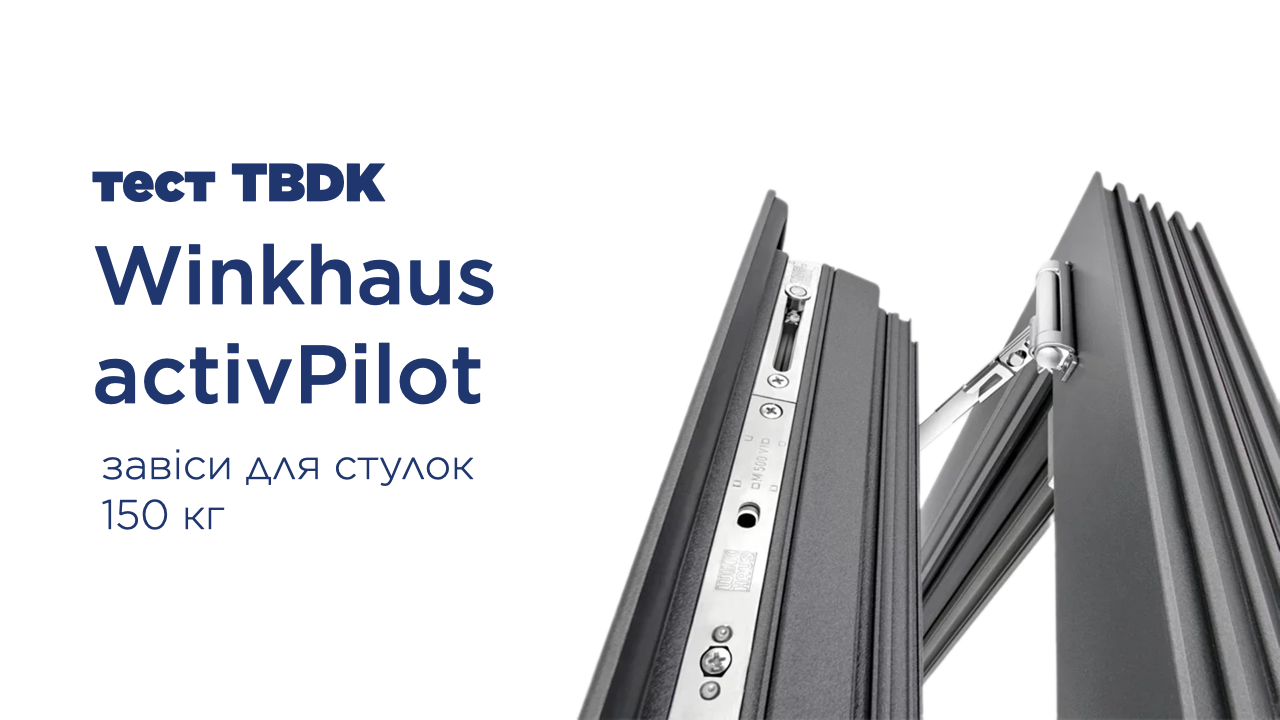

Відповідність фурнітури вимогам TBDK на прикладі нової генерації завіс Winkhaus.

Цього року компанія Winkhaus вводить в базову комплектацію віконної фурнітури activPilot нову генерацію завіс для стулок вагою 150 кг.

Нове рішення має за ціль розширити можливості використання збільшених світлопрозорих конструкцій та покращення протизламних властивостей вікна з базовою фурнітурою. Фурнітура забезпечує оптимальний розподіл навантаження важкої стулки на раму та її спрощений монтаж.

Що в новій генерації фурнітури:

  • Нові матеріали: сталь VS сплав цинк+алюміній.
  • Новий функціонал: регульовані гальма, регулювання притиску з двох сторін, підсилення верхньої рамної завіси для ПВХ без армування.

Випробування фурнітури Winkhaus на тест TBDK.

Система поворотно-відкидної фурнітури activPilot успішно пройшла випробування за вимогами німецького стандарту TBDK, який вважається одним із найвимогливіших у європейській практиці.

Тестами було перевірено надійність кріплення несучих елементів фурнітури до віконних профілів з дерева, ПВХ та алюмінію.

В ході випробування було змодельовано реальні навантаження - вагу стулки 150 кг, часті цикли відкривання-закривання, вплив вітрових навантажень і механічних зусиль, які діють на з’єднання в експлуатації:

  • сила на виривання - 4200 Н
  • сила на стиск - 3600 Н

Результати випробувань:

  • жодних зламаних гвинтів;
  • відсутність тріщин у фурнітурі та профілі;

після навантаження петля не виступала більше ніж на 2 мм.

Результат випробувань засвідчив: навіть при максимальному навантаженні у 150 кг фурнітура Winkhaus activPilot зберігає точну геометрію, плавність ходу і стабільність кріплення. Це означає, що конструкція забезпечує не лише комфорт у користуванні, а й безпеку впродовж усього життєвого циклу.

Для виробників вікон така сертифікація є потужним підтвердженням якості - адже фурнітура, випробувана за TBDK, гарантує відповідність європейським вимогам до довговічності та надійності. Це відкриває шлях до реалізації сучасних архітектурних рішень із важкими стулками, не поступаючись при цьому безпеці.

*(PDF файл можна завантажити відкривши документ)
